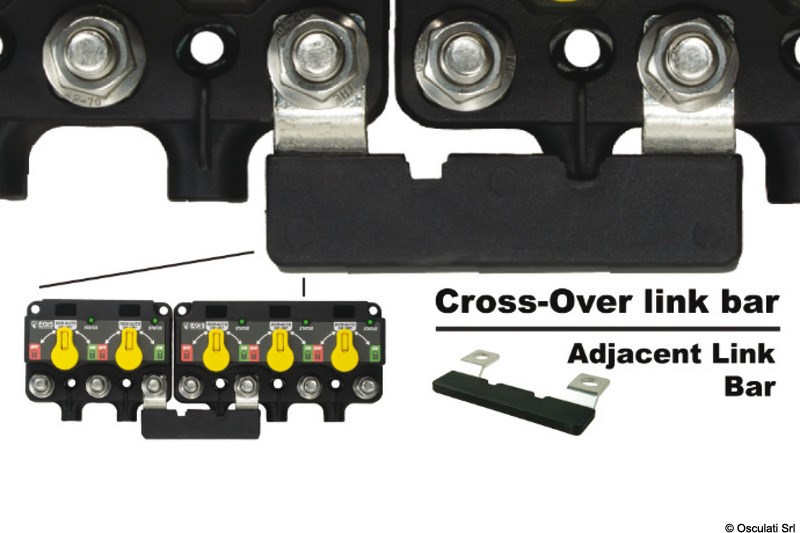

Descrizione XD Relay Cross-Over Busbar

La serie XD NMEA 2000 di Egis Mobile Electric è un sistema ad alte prestazioni composto da relè di disconnessione batteria bistabili e relè sensibili alla tensione (VSR / ACR), con controllo e monitoraggio integrati tramite rete NMEA 2000.
I dispositivi sono disponibili in configurazioni singola, doppia e tripla.

Dispositivi doppi disponibili in una delle seguenti configurazioni:
- Relè sinistro / Relè destro;
- Relè sinistro / VSR destro;
- VSR sinistro / Relè destro.

La configurazione è fissa in fabbrica e non modificabile sul campo.

Dispositivi tripli disponibili con configurazione predefinita (da sinistra a destra):
- Relè / VSR / Relè: solo La posizione centrale può essere configurata come Relè oppure VSR.

Nei dispositivi tripli, la funzione della posizione centrale è definita dal part number ma può essere modificata sul campo tramite DIP switch sul retro del dispositivo.
La configurazione tramite DIP switch permette di impostare:
- Parametri di rete NMEA 2000 (es. numero di istanza, selezione della batteria da monitorare);
- Soglie di tensione di attivazione e disattivazione VSR.

Il funzionamento è analogo agli altri prodotti della serie XD.

Ogni posizione può supportare:
- Relè di disconnessione batteria;
- Relè sensibile alla tensione (VSR);
- Comando manuale ON / LOCK OFF;
- Indicazione di stato LED locale e remota;
- Monitoraggio tramite rete NMEA 2000.

I dispositivi XD NMEA 2000 trasmettono direttamente sulla rete:
- Stato del relè;
- Stato dell’override manuale;
- Tensione della batteria.
